Kapenevat kumiläpiviennit – Mukautettu kartiomainen pölytiivis kaapelisuojaus

Korkeatasoisissa-sähkökoteloissa, ulkokäyttöön tarkoitetuissa kodinkonekaapeissa ja teollisuusmoottorien koteloissa näkyvät paneelin aukot aiheuttavat pölyn sisäänpääsyä, kosteuden tunkeutumisen ja vaarallisen langan kulumisen. Tavallisilla litteillä-profiililäpivienniillä ei ole kykyä luoda progressiivista puristustiivistettä vaihtelevien kaapelihalkaisijoiden ympärille.Kapenevat kumiläpiviennit(tunnetaan myös nimellä kartiomaiset läpivientiholkit tai kartiokumitiivisteet) ratkaisevat tämän asteittain kapenevalla runkoprofiililla, joka pitää kaapelin vaippaa tiukasti kiinni ja luo luotettavan pöly- ja roisketiivis{0}}esteen samalla, kun se suojaa johdon eristystä teräviltä metallireunoilla.

Me Xiamen Best Sealilla menemme paljon pidemmälle kuin varastoluettelokoot. Omistautunut insinööritiimimme suunnittelee ja valmistaa täysin räätälöityjä kartiomaisia kumiläpivientejäISO- ja TÜV-sertifioitu laitos. Koko tuotantolinjaa johdetaan ohjeiden mukaisestiIATF 16949 -standardien mukainenja vahvistettu kohdassa aTiukka AQL 0.25/0.40 laatuprotokolla. Muokatuista kartiomaisista kulmista ja seinämänpaksuuksista erityisiin polymeeriseoksiin (sään-kestävä EPDM, öljy-NBR, korkean-lämpötilojen VMQ tai UL94 V-0 palosuojattu silikoni) muovaamme tarkan kartiomaisen profiilin vastaamaan CAD-vaatimuksiasi.UL-sertifioitu laitos.

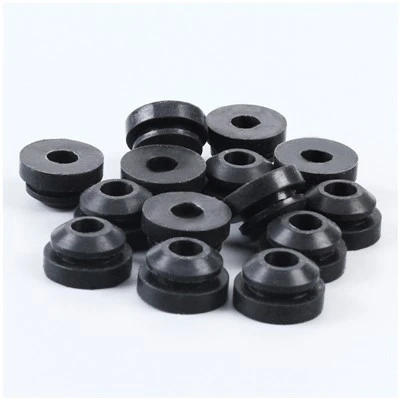

Tapered Rubber Grommets Conical Dustproof Rubber Grommet

✵ ˚ : · ✬ Mukautetun kartiomaisen läpiviennin suunnitteluedut ✬ · : ˚ ✶

Miksi järjestelmäinsinöörit ja B2B-hankintapäälliköt valitsevat mukautetut kartiomaiset kartiomaiset läpivientimme:

🛡️ Progressiivinen puristustiivistys

Asteittain kapeneva kartiomainen seinä kohdistaa tasaisen säteittäisen paineen kaapelin ympärille muodostaen 360-asteen pöly- ja roisketiiviin tiivisteen ilman, että tarvitaan toissijaisia puristimia tai liimoja.

📐 Mukautettu kartiokulmasuunnittelu

Suunnittelemme mukautettuja kartiomaisia kulmia ohuista signaalikaapeleista loivista 5- asteen kaltevista 30- asteen aggressiivisiin profiileihin halkaisijaltaan suuria putkikimppuja varten, mikä takaa täydellisen istuvuuden jokaiseen ainutlaatuiseen käyttötarkoitukseen.

🛠️ 7–10 päivän pehmeä-työkalu prototyyppien tekeminen

Oma-muottipajamme valmistaa CNC-pehmeiden-työkalujen prototyyppejä 7–10 arkipäivässä, jolloin T&K-tiimisi voi fyysisesti vahvistaa kartiomaisuuden ja tiivistyskyvyn ennen massatuotantoon sitoutumista.

Kapenevat läpiviennit mukautetut suunnitteluparametrit

Sen sijaan, että rajoittaisit projektisi kiinteisiin varaston mittoihin, Xiamen Best Seal tarjoaa kattavan mukautetun kartiomaisen muottisuunnittelun. Ensisijaiset mukautettavat suunnitteluparametrimme on lueteltu alla:

Suunnitteluparametri	Saatavilla mukautettu valikoima	Suunnittelu- ja sovellushuomautukset
Kartiokulma	5 astetta - 30 astetta (saatavilla mukautettuja kulmia)	Lempeät rinteet signaalin{0}}laadun johtimille; jyrkät profiilit raskaille putkinipuille, jotka vaativat vahvaa radiaalista pitoa.
Pohjan uran halkaisija (paneelin reikä)	6,0–100,0 mm (toleranssi ±0,15 mm)	Tarkasti{0}}muovattu, jotta saavutetaan napsahdus-kitkalukko pyöreän tai soikean rakennepaneelin aukkojen sisään.
Uran leveys (paneelin paksuus)	1,0 mm - 6,0 mm	Räätälöity sopimaan ohuisiin teräslevyihin,{0}}kaksiseinäisiin teollisuuskaappiin tai raskaisiin valurautapaneeleihin.
Kärjen sisähalkaisija (kaapelin ulostulo)	2,0 mm - 60,0 mm	Räätälöity-tarkka kaapelin vaipan tai aallotetun putken ulkohalkaisijan mukaan tiivistä tiivistettä varten.
Kartion kokonaiskorkeus	10,0 mm - 80,0 mm	Syvemmät kartiot tarjoavat paremman vedonpoiston ja tärinänvaimennuksen dynaamisen kuormituksen alaisena oleville kaapeleille.
Fysikaalinen kovuus	40-80 Shore A	Pehmeä 40-50 korkean elastisuuden ja helpon kaapelin kiinnittämiseen; yritys 70-80 raskaaseen teollisuuden rasituksenpoistoon.
Saatavilla olevat yhdisteet	EPDM, silikoni (VMQ), NBR, neopreeni (CR), FVMQ	Erikoiskoostumukset UV-kestävyyteen ulkona, uppoöljyyn, korkean{0}}lämpötilojen keittotasoihin ja UL94 V-0 -palokoodeihin.

Tiukat AQL 0,25/0,40 laatustandardit

Koska seinämän paksuuden vaihtelu, epätasainen kartiokulma tai jakoviiva, joka vilkkuu kartiomaisessa läpivientiholkissa, voi tuhota sen pölytiiviin puristustiivisteen ja johtaa ennenaikaiseen kaapelin hankautumiseen, vaadimmeTiukka AQL 0.25/0.40 laatuprotokolla. Kaikille mukautetuille kartiomaisille läpivientiaukko-erille suoritetaan automaattiset optiset tarkastukset täydellisen mittojen mukaisuuden varmistamiseksi.

AQL Quality Inspection for Tapered Rubber Grommets

Monipuoliset sovellusskenaariot mukautetuille kartiomaisille läpivientikumeille

Application Scenarios for Custom Tapered Grommets

★┊ Suunniteltu korkean{0}}B2B OEM -hankintaan

Räätälöidyt-seostetut kartiomaiset kumiläpiviennimme tarjoavat pölynkestävän tiivistyksen, tärinänvaimennuksen ja reunasuojauksen vaativilla teollisuuden aloilla:

◌ Ulkokäyttöön tarkoitetut sähkö- ja telekaapit:EPDM-kartioläpiviennit tiivistävät kaapelin sisääntulokohdat tuulen aiheuttamaa pölyä{0}}, sadetta ja pitkäaikaista UV-altistusta vastaan tienvarsi- ja kattokoteloissa.
◌ Teollisuuden moottori- ja pumppupesät:Öljynkestävät, kartiomaiset NBR-saappaat suojaavat anturia ja virtajohtoja-raskaista koneista ja estävät jäähdytysnestesumun ja metallilastujen pääsyn sisään.
◌ Autojen palomuuri ja pohja:Mukautetut EPDM- tai CR-kartioholkit reitittävät moottoritilan johdot laipioiden paneelien läpi, mikä pitää pölytiivisinä esteinä tieroskaa ja suolaroisketta vastaan.
4. ◌ Viihde-elektroniikka- ja laitekotelot:Paloa hidastavat-silikoniset kartiomaiset läpiviennit suojaavat keittiölaitteiden, LED-valaisimien ja audiolaitteiden koteloiden virtajohtoja.

Bulkkipakkaus ja räätälöity OEM{0}}Valmis logistiikka

Jatkuvan kokoonpanotoiminnan ja maailmanlaajuisten jälkimarkkinapakkausten tukemiseksi kartiomaiset kumiläpiviennimme pakataan järjestelmällisesti suljettuihin PE-pusseihin ja raskaisiin aaltopahvipakkauksiin.

custom tapered rubber grommets packaging

Luokka	Pakkaustiedot
Sisäpakkaus	Suljetut paksut PE-pussit, joissa on tarkka painomäärä, ylläpitävät kumin puhtautta ja estävät pinnan hapettumista.
Ulkopakkaus	Kaksiseinäiset aaltopahvipakkaukset-, jotka on kääritty turvallisesti kosteussuojakalvoon-.
Palletointi	Lavoilla ja vanteilla vahvalla{0}}muovisella kiristysnauhalla trukkien turvallisuuden takaamiseksi.
Räätälöintivaihtoehdot:Räätälöidyt rullapituudet, viivakoodatut tarraliitteet ja{0}}annosteluvalmiit-muoviset laatikkovalikoimat kokoonpanotyöasemille.

🚚 Globaalit kauppa- ja rahtimenetelmät

Menetelmä	Yksityiskohdat
Pikarahti	DHL, FedEx, UPS (3–5 arkipäivää prototyypeille ja kokeilunäytteille)
Irtotavaratoimitus	LCL- tai FCL-merirahti, lentorahti (tiukat kokoonpanolinja-aikataulut)
Kaupan ehdot	FOB Xiamen Port, EXW, CIF, DDP (Duty Paid toimitus tehtaallesi)

Vaatimustenmukaisuus ja laadunhallinta

Paras tiiviste OEM-tehdaslausunto:1. Olemme ISO- ja TUV-sertifioitu tehdas.2. Olemme erikoistuneet kumiteollisuuteen yli 20 vuoden ajan.3. Kaikki tuotteemme voivat olla RoHS-, REACH-, UL-, Prop 65-, FDA-, 3A-yhteensopivia.4. Laatua hallinnoidaan IATF 16949 -standardien mukaisesti.5. Tiukat AQL 0,25/0,40 -standardit mittatarkkuudelle.

Kapenevat kumiläpiviennit UKK

❓ Miten kartiomainen läpivientirengas eroaa tavallisesta litteästä läpivientiholkista?

Tavallinen litteä läpivientirengas suojaa reunaa, mutta tarjoaa minimaalisen tiivistyksen itse kaapelin ympärille. Kartiomainen (kartiomainen) läpivienti ulottuu paneelin pinnan yläpuolelle vähitellen kapenevalla rungolla, joka kietoutuu tiukasti kaapelin vaipan ympärille luoden 360 asteen pölytiiviin puristustiivisteen ilman toissijaisia kiinnikkeitä.

❓ Voitko mukauttaa kartiokulman ja seinämän paksuuden tietylle kaapelin halkaisijallemme?

Kyllä. Puhtaasti OEM-tilausvalmistajana suunnittelemme muotteja ainutlaatuisten CAD-piirustojesi perusteella. Säädämme kartiokulmaa (5 - 30 astetta), seinämän paksuutta, kärjen sisähalkaisijaa ja uran leveyttä varmistaaksemme, että kartiomainen profiili vastaa täydellisesti kaapelin ja paneelin vaatimuksia.
